精焊500W光纖激光焊接機參數
|
型號 |
JH-500W |
|
激光波長 |
1064nm |
|
輸出光功率 |
500W |
|
大脈沖能量 |
90J |
|
大峰值功率 |
8KW |
|
脈寬 |
0.3-15ms |
|
脈沖重復頻率 |
1—100HZ |
|
焊接熔深（不銹鋼304） |
2.5mm |
|
焊接熔深（碳鋼板） |
2.5mm |
|
焊接熔深（純鋁） |
1.7mm |
|
焊接熔深（紫銅） |
1.7mm |
|
焊接熔深（黃銅） |
1.7mm |
|
焊接熔深（鎳） |
1.7mm |
|
單位時間連續脈沖寬度（1s） |
200ms/s |
|
分光方式 |
精密能量分光或高速時間分光 |
|
閉環反饋控制方式 |
任意波形實時控制功率負反饋 |
|
能量波動性 |
<±3% |
|
分光光纖路數 |
≤4（標準單光路） |
|
瞄準定位方式 |
激光二極管紅光指示（CCD選配） |
|
冷卻方式 |
外置冷水機（自帶內循環） |
|
設備功耗 |
18KW |
|
電力要求 |
AC380V±15% 50/60Hz |
|
主機尺寸 |
1460*660*1080mm |

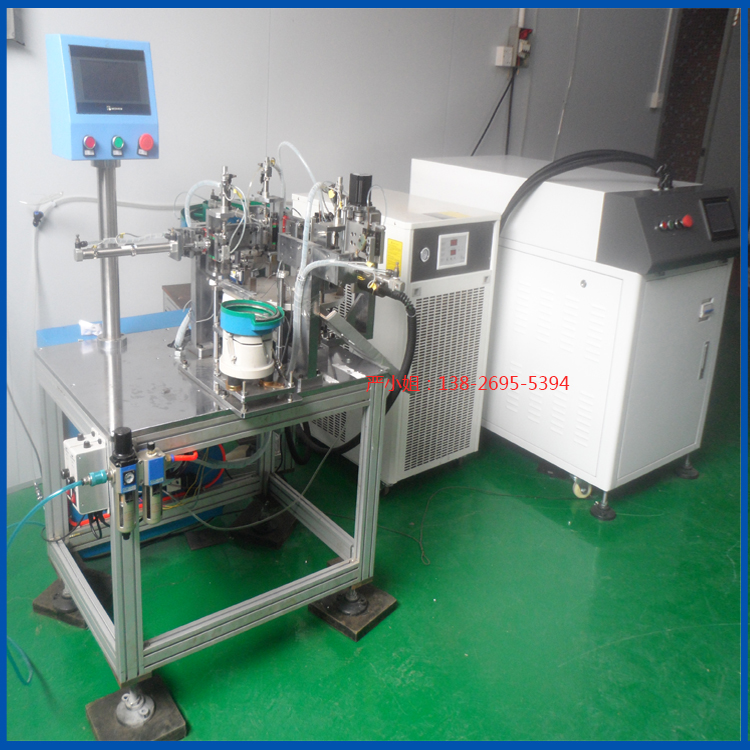

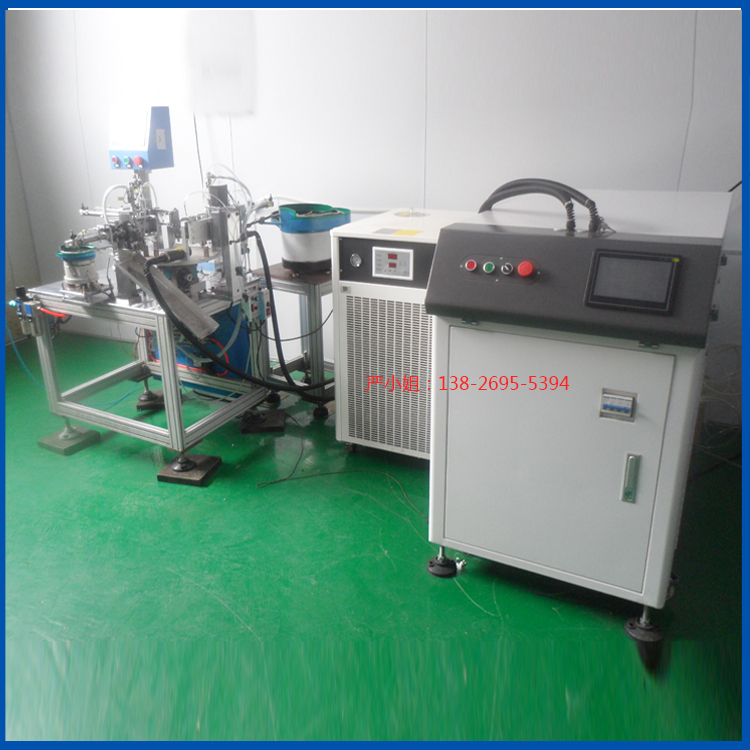

光纖傳輸激光焊接機是將高能激光束耦合進入光纖，遠距離傳輸后，通過準直鏡準直為平行光，再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位，施行柔性傳輸非接觸焊接，具有更大的靈活性。光纖傳輸激光焊接機激光束可實現時間和能量上的分光，能進行多光束同時加工，為更精密的焊接提供了條件。
工作環境要求
環境溫度要求在5-40℃之間，要求裝空調。
濕度要求為40%-80%。無結露，應該安裝除濕機。
供電電網要求：220V；50Hz
供電電網波動：±5%，電網地線符合國際要求。電壓振幅5%以上的地區，應加裝自動穩壓、穩流裝置。
安裝設備附近應無強烈電磁信號干擾。安裝地周圍避免有無線電發射站（或中繼站）。
地基振幅：小于50um；振動加速度：小于0.05g。避免有大量沖壓等機床設備在附近。
設備空間要求要保證無煙無塵，避免金屬拋光研磨等粉塵嚴重的工作環境。
氣壓：86-106kpa。某些環境應裝防靜電地板，加強屏蔽
